聚脲防腐材料是由異氰酸酯半預(yù)聚體、胺類擴(kuò)鏈劑、聚醚、顏料以及助劑等主要原料組成的聚脲彈性體材料。是采用新型設(shè)備、新型工藝現(xiàn)場噴涂成型的一種噴涂技術(shù)，是目前國際上最先進(jìn)的噴涂技術(shù)之一。

    經(jīng)過多年的市場檢驗(yàn)，聚脲材料在酸堿污水池的應(yīng)用獲得高度認(rèn)可，現(xiàn)在是一枝獨(dú)秀，成為混凝土等防腐材料的首選。聚脲防水噴涂

主要性能指標(biāo)

固含量                 100％

凝膠時間               10秒

拉伸強(qiáng)度               16MPa

撕裂強(qiáng)度               65KN/m

扯斷伸長率             300％

硬度,邵A               90

附著力，MPa(拉開法)    ≥2

耐酸堿介質(zhì)              良好

密度，g/cm3            1.02

推薦厚度                1.5～3mm

主要用途  聚脲防腐施工

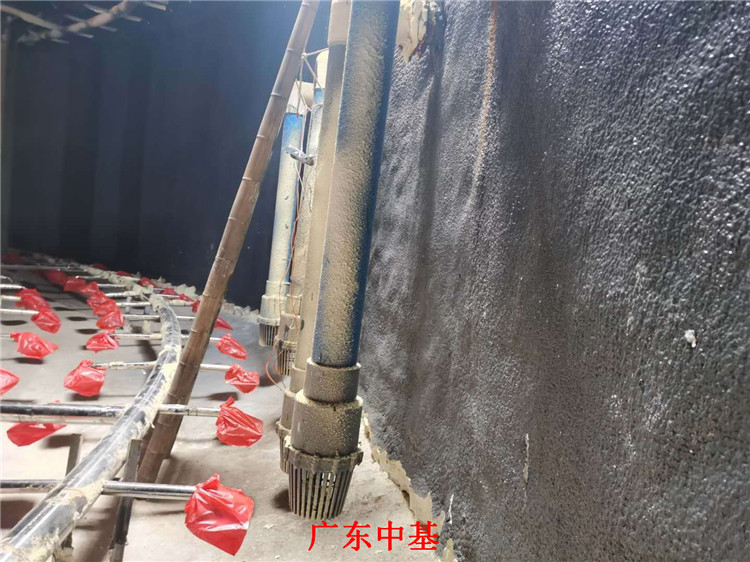

   聚脲防腐材料主要用于污水處理池、排水地溝、酸洗槽、電鍍槽、中和池、蒸發(fā)池，石油、化工、油田等各行業(yè)的混凝土儲罐以及附屬設(shè)施的防腐防水。

施工工藝 聚脲噴涂 聚脲防水涂料

    1.除去混凝土底材上的水泥浮漿、疏松雜質(zhì)，施工前保證底材清潔，避免有油污以及雜質(zhì)，避免底材上有水。

    2.一般要求混凝土地面的含水率要小于7%。

    3.刷封閉底漆D-100。 聚脲防腐涂料

    4.底漆表干后48小時內(nèi)噴涂防腐聚脲材料。

涂裝方法 聚脲防水防腐工程

    采用聚脲專用的高溫、高壓噴涂設(shè)備噴涂。 聚脲涂料廠家 噴涂聚脲防水防腐
