一、密度
泡沫混凝土的干密度范圍在150～1600kg/m3之間，陶粒混凝土干密度≥800kg/m3，而干密度在400～800kg/m3之間是此類填充保溫材料最常用的密度范圍，相比之下，泡沫混凝土相比陶粒混凝土具有更大的選擇范圍；
二、保溫
泡沫混凝土的導(dǎo)熱系數(shù)隨著干密度的增大而增大，常用400～800kg/m3泡沫混凝土的導(dǎo)熱系數(shù)在0.08～0.23w/m•k之間，而陶粒混凝土的干密度≥800kg/m3，導(dǎo)熱系數(shù)≥0.23w/m•k，在保溫性能方面，泡沫混凝土要遠(yuǎn)遠(yuǎn)優(yōu)于陶粒混凝土；
三、防水
泡沫混凝土雖然是高孔隙率材料，但由于其獨(dú)特的密閉氣泡結(jié)構(gòu)，使泡沫混凝土具有較低的吸水率，通常≤10%，而陶粒混凝土主要是由陶粒的大量填充，降低陶粒混凝土自身密度，而陶粒卻有很高的吸水率，因此泡沫混凝土相比陶粒混凝土具有更好的防水性能；
四、材質(zhì)
泡沫混凝土是高流態(tài)水泥基泡沫混合材料，和易性好，整體性好。而陶粒混凝土由于陶粒的密度較小，與水泥漿混合，陶粒上浮，導(dǎo)致陶粒混凝土分層嚴(yán)重，材料的均質(zhì)性很差，整體性能不好；
五、泵送
泡沫混凝土由于沒有骨料、高流動(dòng)度的特性，所有密度泡沫混凝土均可泵送，并且活塞泵和螺旋泵都可使用，而陶粒混凝土由于含有大量輕骨料，必須使用活塞泵，可泵送陶粒混凝土密度必須≥1000kg/m3，因此陶粒混凝土可施工性能較差，而泡沫混凝土施工便利靈活；
六、場(chǎng)地
泡沫混凝土既可采用現(xiàn)場(chǎng)攪拌現(xiàn)場(chǎng)泵送又可采用工廠攪拌汽車輸送現(xiàn)場(chǎng)軟管泵送的方法，可根據(jù)施工現(xiàn)場(chǎng)場(chǎng)地大小靈活應(yīng)變，并且設(shè)備占地面積小，而陶粒混凝土只能采用汽車輸送現(xiàn)場(chǎng)泵送的方法，對(duì)交通運(yùn)輸和現(xiàn)場(chǎng)場(chǎng)地要求高；
七、人工
泡沫混凝土采用軟管泵送自流平，面層收光方便，陶粒混凝土在很多情況下需要人工物力輸送陶粒，現(xiàn)場(chǎng)人工攪拌，人工耗用大；
八、經(jīng)濟(jì)
泡沫混凝土單位生產(chǎn)成本比陶粒混凝土稍低，表面看泡沫混凝土與陶粒混凝土價(jià)格相當(dāng)，但由于陶粒混凝土人力物力耗用高，汽車輸送費(fèi)用取決于工地遠(yuǎn)近，需要額外增加的單位成本高，綜合比較泡沫混凝土單位成本（每立方成本）比陶粒混凝土可節(jié)省10%，因此泡沫混凝土比陶粒混凝土具有更好的經(jīng)濟(jì)性。
綜合比較，泡沫混凝土相比陶粒混凝土具有更輕質(zhì)，保溫效果更好，防水效果更佳，整體性能更好的優(yōu)點(diǎn)，并且泡沫混凝土還具有陶粒混凝土所沒有的優(yōu)異的泵送性能、施工性能，對(duì)場(chǎng)地要求低，人工耗用小，單位成本低，既省錢又節(jié)能。

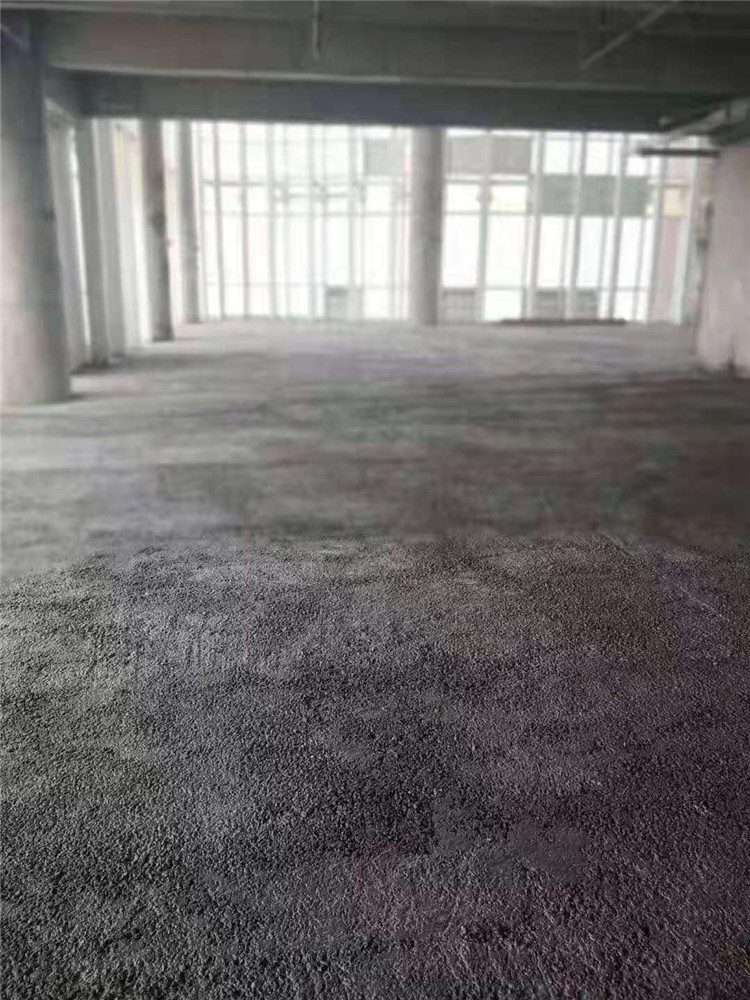

泡沫混凝土
陶粒混凝土
性能
屬于氣泡狀絕熱材料，突出特點(diǎn)是在混凝土內(nèi)部形成封閉的泡沫孔，使混凝土輕質(zhì)化和保溫隔熱化。
屬于輕骨料混凝土，以陶粒代替石子作為混凝土的骨料。陶粒分粉煤灰陶粒、粘土陶粒、頁(yè)巖陶粒等。陶粒的粒徑一般為5～30mm.
施工工藝
泡沫混凝土是通過發(fā)泡機(jī)的發(fā)泡系統(tǒng)將發(fā)泡劑用機(jī)械方式充分發(fā)泡，并將泡沫與水泥漿均勻混合，然后經(jīng)過發(fā)泡機(jī)的泵送系統(tǒng)進(jìn)行現(xiàn)澆施工或模具成型，經(jīng)自然養(yǎng)護(hù)形成。可使用活塞泵或螺旋泵進(jìn)行遠(yuǎn)距離泵送，且作業(yè)注入能力強(qiáng)，機(jī)械化程度高，可大面積施工。
先將陶粒用水預(yù)濕潤(rùn)，并待其表面無(wú)明水后再按設(shè)計(jì)配比要求摻和水泥、砂或其他外加劑。陶粒混凝土配制時(shí)，用人工在施工現(xiàn)場(chǎng)攪拌均勻。如配制大體積混凝土需用攪拌機(jī)時(shí)，須嚴(yán)格控制攪拌時(shí)間，以防時(shí)間過長(zhǎng)擊碎骨料。可泵送陶粒混凝土密度必須大于1000kg/m3,必須采用活塞泵。
抗壓強(qiáng)度
0.4～20.0Mpa
3.4～32.0Mpa
密度
密度等級(jí)一般為300-1800kg/m3 ，常用泡沫混凝土的密度等級(jí)為300-1200 kg/m3
密度等級(jí)800~1900 kg/m3
導(dǎo)熱系數(shù)
0.047-0.355w/（m·k）
0.2~0.8 w/（m·k）
吸水率
一般吸水率約20%~35%，低吸水率產(chǎn)品約為8%~12%，超低吸水率產(chǎn)品則可達(dá)2%~5%。《泡沫混凝土行業(yè)標(biāo)準(zhǔn)》將吸水率分為8個(gè)等級(jí)，吸水率范圍從≤5%到≤35%。
16%~22%
備注：泡沫混凝土的吸水率與泡沫的閉孔率直接相關(guān)，閉孔率越高，吸水率越低。發(fā)泡劑的性能好壞對(duì)泡沫混凝上的性能有著很大的限制作用。添加憎水劑也可以降低吸水率。
備注：與選用陶粒的閉孔率有關(guān)系，圓形的陶粒閉孔率較好。
整體性
高流態(tài)水泥基泡沫混合材料，和易性好，整體性好。
由于陶粒較輕，在澆灌過程中容易上浮，出現(xiàn)分層。
燃燒性
A級(jí)不燃性材料
A級(jí)不燃性材料
